数控木工带锯是木工机械行业内使用非常普遍的一种机械,从数控木工大带锯到数控木工再剖带锯机,最后是细木工带锯,都在木工机械行业内占据着非常重要的地位。目前没有完全实现数控自动化的设备就是细木工电锯机,现在在咱们国内市场上自动化程度最高的应该算是数控木工再剖带锯机。今天华洲小编就讲一下数控再剖带锯的组成部分。

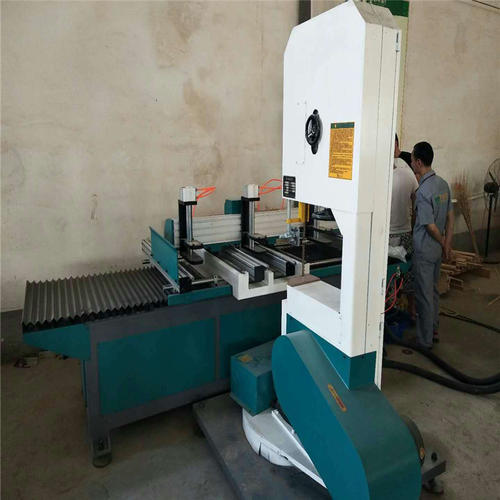

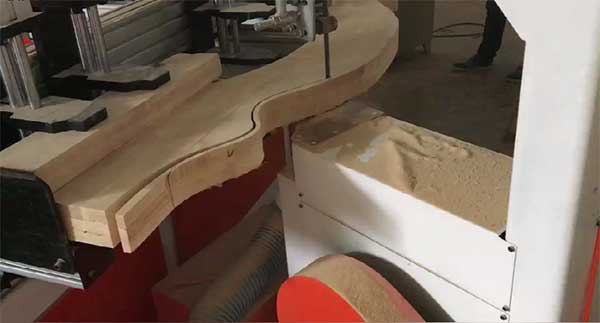

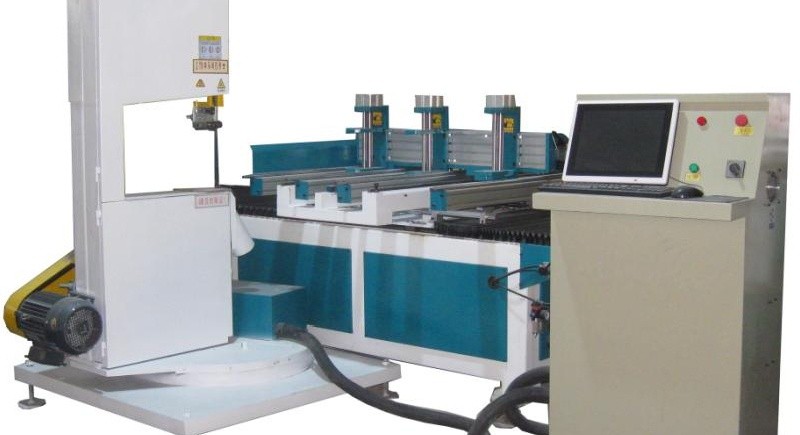

数控木工带锯外观上来观看可以分成两部分,锯头和上料平台。机械在工作的过程中上料平台负责运动木料,运动方向为前后运动和左右运动。数控木工再剖带锯机的主要功能就是切割弯料,靠的是锯头的扭动来制作各种弯料。
数控木工带锯机的锯头分为三部分,一部分是锯头,一个完整的细木工带锯锯头,包括其中的电机部分。一部分是轴承,轴承就不用多说了就是负责锯头的扭动的部分,这个轴承是整个机械里面最大的一个轴承,它是由精钢铸造做成,关系整个机械的运作顺滑,最后一部分就是机械的底座了。锯头底座是很重要的一部分。机械的底座稳定能保证机械工作的安全性。根据各家数控带锯设计的不同底座的设计也是用一定的区别,但是底座的功能主要功能就是保证机械的稳定。
说完了机械的锯头就是机械的送料平台了,数控木工带锯的送料平的组成是非常复杂的一部分。没法一一介绍,就说一些主要部分。上料平台也可以分成三大部分,一部分是X轴运动方向的平台,一部分是Y轴运动方向,最后一部分就是机械的固定平台。
一部分是机械X轴方向的运动平面,这个方向的运动平台承载了大部分零部件,就像是气缸了,压料夹具了,上料平台等一些小的配件。Y轴的运动方向的和X轴运动方向的是做在一起的,Y轴的运动方向做为一个是承上启下的功能,大部分的滑块,导轨,都被设计安装在这一个运动平台上。最后一部分是平台的固定部分,顾名思义固定架就是固定机械保持机械安全平稳运行的部分。这部分主要的控制器,润滑系统,硬性限位,软性限位,动力电机,以及导轨都被固定在这一部分。
