数控木工直线修边机工作步骤

作者:admin    来源:本站    发布时间:2021-05-20 07:08:53    浏览量:429

高密市华洲数控
在线QQ:3302356538
微信:15265665952
咨询热线:0536-2755729

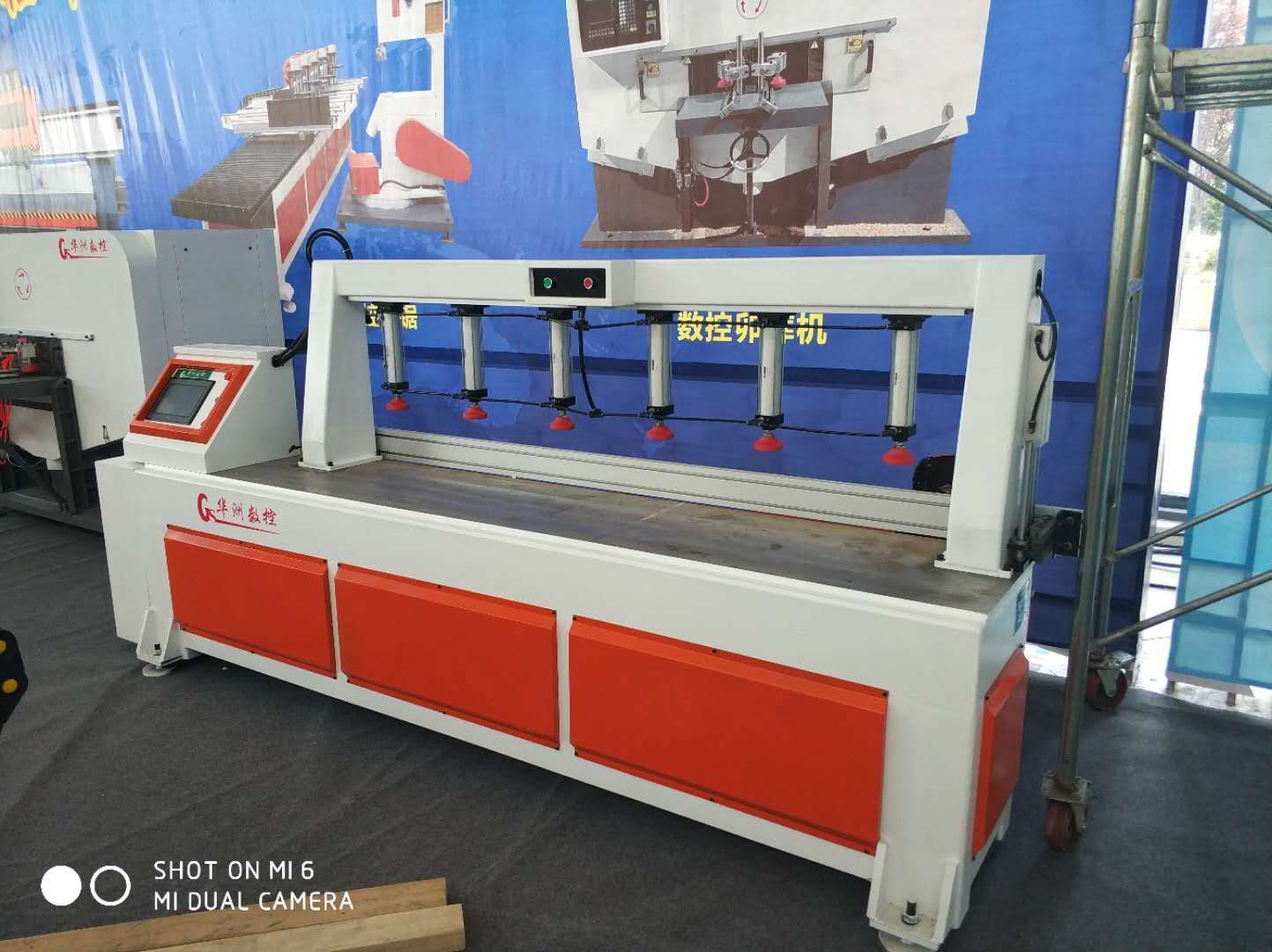

木工直线修边机也称为拼版严缝修边机,这种机械的主要功能就是修边,修好的木板就可以用于拼版,机械的外形如下:

该设备主要由触摸屏、电脑控制系统、夹具、加工平台、电机、刨铣刀具组成。为了方便一线工人的操作,设备采用触摸屏调节的方式,第一是调节参数方便,第二是集中处理信息更容易。设备的加工平台用于放板材,平台的长度都可以根据客户的要求做,短则2米,长则4米都可以定制。

9bde3cc9e17ec8a1ae48801915632d9d_u=2176527355,2215468357&fm=173&app=49&f=JPEG_w=640&h=357&s=DB8201C55E2300093014B8F203001011.jpg

平台的上方就是夹具,夹具采用可移动式气缸,用于固定不同位置、不同长短的料。主电机有两种选择,一种是比较高端的电主轴,另外一种是用三相电机来带动铣刀加工,两种加工方式都可以自行选择。刨铣刀具就是采用的螺旋铣刀,刨铣效果比较好。

fc22c887f72419d6cacfc19bd54bbac5_u=471573963,1060890011&fm=173&app=49&f=JPEG_w=255&h=455&s=C48201F762731F8AE0BE6AB203008001.jpg

工作步骤:

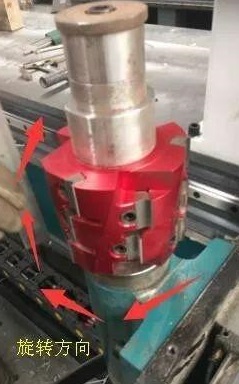

首先,开机前,先检查电源是否正常,刀具是否安装完好,刀具的运转方向是否正确。认真检查短路保护器是否正常,刀具采用螺旋铣刀,正常旋转方向是顺时针选择。保证加工精度,开机前要仔细观看螺旋铣刀是否已经固定牢固。

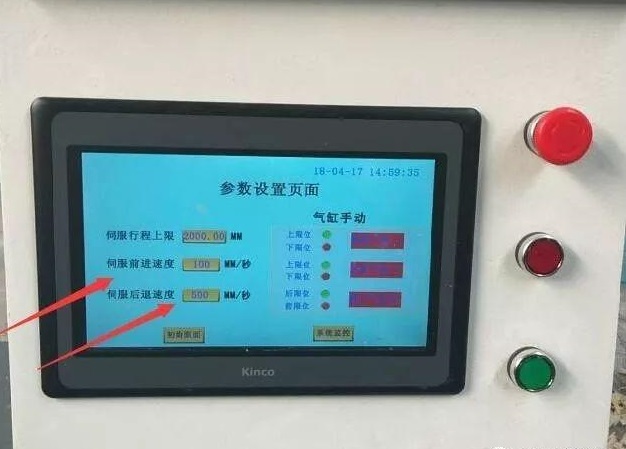

准备工作就绪后,进入操作设置。打开主机电源,进入设备参数设置界面。如图所示,找到参数设置界面里相应的伺服行程、前进速度、后退速度设置。

c4f0f1a1703205fee4b8fbe99c1f97eb_u=482853422,3974363215&fm=173&app=49&f=JPEG_w=637&h=510&s=5AB827C55C6437094EAB0143030080EA.jpg

伺服行程,代表的就是加工木料的长度设置,可根据不同木料长度设置不同的参数,单位是毫米mm,“伺服行程上限”要填写加工木料的长度,一般严缝机常规的2000mm足够。

前进速度,代表的是设备前进时刨削的速度,加工的木料厚度越厚,硬度越大,相应的速度数值调的越小。后退速度,是指设备加工完成后的退回速度,这个可以设置的大一点。

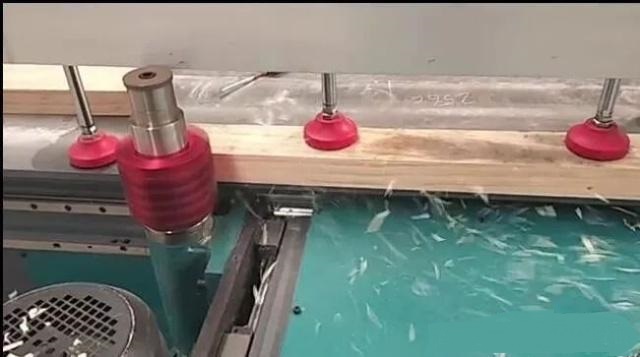

在参数填写完成之后,进入加工环节。将之前准备好的木料放入加工平台,点击控制箱绿色开始按钮,设备会自行运转加工。设备的刨刀会直线行走一个来回,刨平拼板平面。

最后,将加工完成后的拼板,取下,用卡尺测量一下加工的精度,看一下是否符合要求。如果稍有误差,可能是放料时没有靠近靠板造成的。如果可以,由人工点击开始按钮,继续操作加工就可以了。



综合起来,操作的流程就是先检查电源、刀具—打开控制界面---输入相应的加工参数----开始操作加工---工人依次上下料即可。整个流程简单方面,容易学习和理解。
